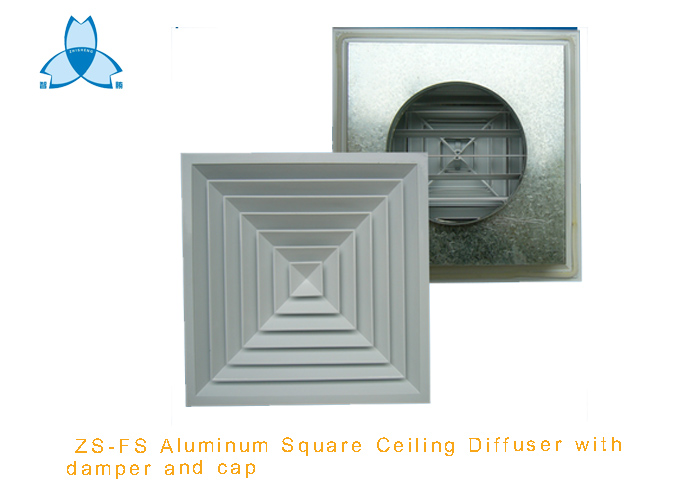

鋁合金方形散流器

方形散流器 Square ceiling diffuser

散流器是空調或通風的送風口，就是讓出風口出風方向分成多向流動,一般用在大廳等大面積地方的送風口設置,以便新風分布均勻。

散流器選用主要控制參數風口型式。材質、規格、出口風速、全壓損失和氣流射程等。

風口介紹

1、雙層百頁風口一般作為送風口，也可直接與風機盤管配套使用，廣泛用于集中空調系統的末端，還可以與對開多葉調節閥，用以調整風量。

2、單層百葉風口可調上下風向，回風口可與風口過濾網合用，節片角度可以調節，葉片間有ABS塑料固定支架。固定式過濾網在清洗時可由滑道上取出過濾網，清洗后再從滑道推入后繼續使用。

3、固定條形風口用在供熱及供冷的空調系統中，可安裝在側墻上或天花板上。

4、自垂百葉式風口具有正壓的空調房間自動排氣。通常情況下靠風口的百葉自重而自然下垂，隔絕室內外的空氣交換，當室內氣壓大于室外氣壓時，氣流將百葉吹開而向外排氣，反之室內氣壓小于室外氣壓時，氣流不能反向流入室內，該風口有單向止回作用。

5、散流器是空調系統中常用的送風口、具有均勻散流特性及簡潔美觀的外形，可根據使用要求制成正方形或長方形，能配合任何天花板的裝修要求。散流器的內芯部分可從外框拆離，方便安裝及清洗。后面可配風口調節閥以控制調整風量。適用于播音室、醫院、劇場、教室、音樂廳、圖書館、游藝廳、劇場休息廳、一般辦公室、商店、旅館、飯店、及體育館等。為了使人們在各種環境里避免噪音的干擾以及不適感，除了按性能表確定頸部風速外，還需要考慮安裝高度及安裝場合。

6、球形可調風口是一種噴口型送風口，高速氣流在經過閥體噴口中對指定方向送風，氣流噴射方向可在頂角為35°的圓錐形空間內前后左右方便地調節，氣體流量也可通過閥門開合程度來調節。適用于高大層頂高速送風或局部供冷的場合，如機場候機大廳，室內體育場，賓館廚房等場合。

7、旋流風口送出旋轉射流，具有誘導比大，風速衰減快的特點，在空調通風系統中可用作大風量，大溫差送風以減少風口數量，安裝在天花板或頂棚上，可用于3米以內低空間，也可用二種高度大面積送風，高度甚至可達10米以上。

產品選用

散流器的材質主要有塑料、鋼制和鋁合金兩類。

選型要點

1) 根據工程特點、所需氣流組織類型。調節性能和送風方式等，選擇相應的風口類型。

2) 根據需要風量[送風或排（回）風]，在風口頸部（或風口進出口斷面處）允許的風速范圍內，確定所需風口的尺寸。如按風口風速（一般為2~5m/s）確定風口尺寸時，應考慮風口的有效面積率（一般為30%~60%）。

3) 校核所選擇風口的主要技術性能。如射程、壓力損失、噪聲指標以及工作區域內的風速與溫差。

4) 確定所選風口的布置安裝方式以及與風道的連接方式。

散流器布置

散流器平送時，宜按對稱布置或者梅花型布置，散流器中心與側墻的距離不宜小于1000mm；圓形或方形散流器布置時，其相應送風范圍（面積）的長寬比不宜大于1：1.5，送風水平射程與垂直射程（平頂至工作區上邊界的距離）的比值，宜保持在0.5~1.5之間。實際上這要看裝飾要求而定，如250*250的散流器，間距一般在3.5米左右，320*320在4.2米左右。

施工安裝

1.安裝前應檢查風口機械性能。

a) 風口的活動零件，要求動作自如、阻尼均勻，無卡死和松動。

b)導流片可調或可拆卸的產品，要求調節拆卸方便、可靠，定位后無松動現象。

2.風口外表裝飾面應平整、擴散環分布應勻稱、顏色應一致、無明顯的劃傷和壓痕。

3.風口允許偏差值應符合表2規定。

表2 風口尺寸允許偏差 單位：mm
